RFID生產車間實例展示



一、           RFID系統的主要目的與功能：

射頻識別即RFID（Radio Frequency IDentification）技術，又稱電子標簽、無線射頻識別，是一種通信技術，可通過無線電訊號識別特定目標并讀寫相關數據，而無需識別系統與特定目標之間建立機械或光學接觸。常用的有低頻（125k~134.2K）、高頻（13.56Mhz）、超高頻，無源等技術。RFID讀寫器也分移動式的和固定式的，目前RFID技術應用很廣，如：倉儲中塑料托盤、周轉筐中的應用，圖書館，門禁系統，食品安全溯源等。

㈠標簽：由耦合元件及芯片組成，每個標簽具有唯一的電子編碼，附著在物體上標識目標對象。

㈡屏幕：讀取（有時還可以寫入）標簽信息的設備。

㈢天線：在標簽和讀取器間傳遞射頻信號。



二、電子標簽的貼放規定。

㈠電子標簽必須貼放在膠籃與膠盆的垂直兩邊。

㈡電子標簽距離：

在電子閘門1.5米范圍內，不能停放或存放有其他電子標簽。



三、拖車過機的規范操作流程。

㈠流程：

①數據操作員將需要移交下一車間的貨物內容——通過讀寫設備寫入裝嵌在裝載容器上的電子標簽內——搬運工裝貨物裝上拖車——拖動通過電子閘門。

②綠燈為合格通過；紅燈為不合格不通過。發生不允許通過的情況，則由數據操作員處理錯誤。



㈡通過感應門的時間：

搬運工拖貨過機時間為3秒。搬運工必須要直接拉貨通過電子閘門，不能在電子閘門內停留。以免發生停留位置不對應紅外線掃描范圍，從而掃描標簽不齊全。



㈢綠燈的處理方法：

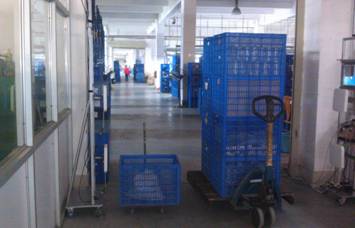

貨物通過電子閘門，綠燈亮起，機器沒有發出警告音，是為正確工序，可以正常通過。如下圖所示：



㈣紅燈的處理方法：

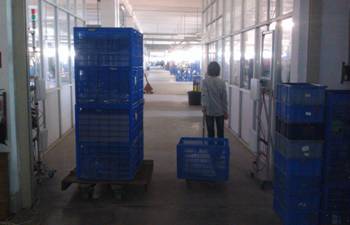

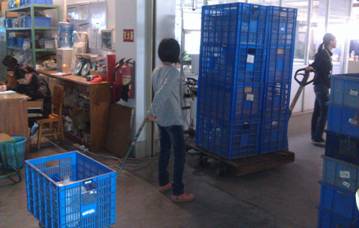

①貨物通過電子閘門，紅燈亮起，機器發出警告音，是為貨物中有不正確工序的貨物，不能移交下一個車間，不允許通過。如下圖所示：

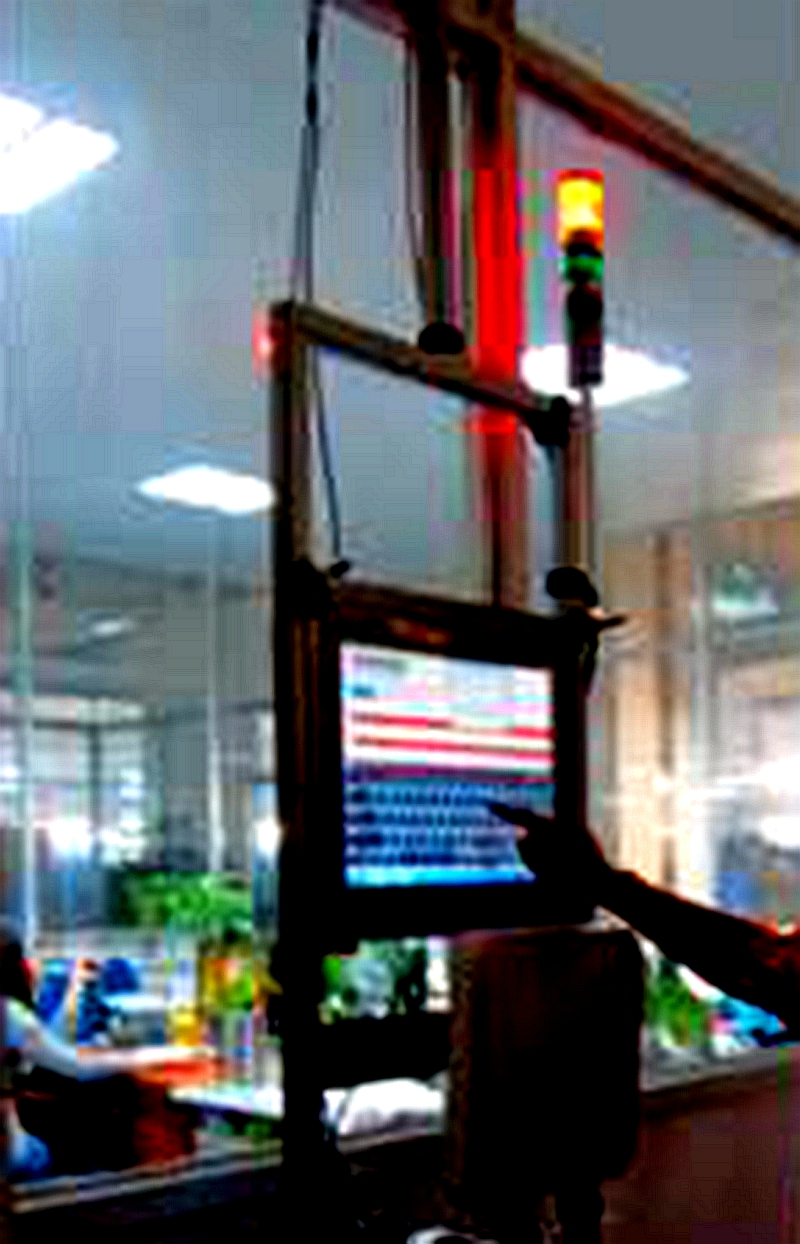

②數據操作員到電子屏幕前，查看是哪幾籃標簽的貨物出現錯誤，記錄下來，交相關組長處理，并操作關閉警告音。如下圖所示：



四、需要注意的事項。

㈠裝載數量：

1．電動拖車：①膠籃：8籃；②膠盆：20盆。

2．手動拖車：①膠籃：8籃；②膠盆：20盆。

3．手拉小車：①膠籃：4籃；②膠盆：10盆。

4．手拉拖鉤：①膠籃：2籃；②膠盆：4盆。



㈡裝載高度：

不能超過2米。如下圖所示：



㈢裝載方向：

①所有裝載容器必須是橫向水平擺放在運送工具上，不能豎直擺放。

電動拖車：如下圖所示：

手動拖車：如下圖所示：

車仔：如下圖所示：

拖鉤：如下圖所示：



㈣拖車通過方向：

1．并排通過的車次：如下圖所示：

①電動拖車、手動拖車一臺；

②電動拖車、手動拖車+手拉小車各一臺；

③手拉小車兩臺；

④手拉小車+手拉拖鉤各一臺；



2．前后通過的車次：基本上可以無限制的通過。如下圖所示：

3．對向通過的車次：基本上可以無限制的通過。如下圖所示：
